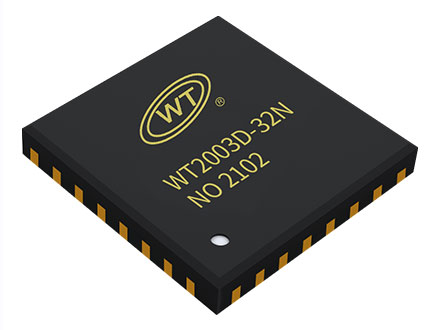

WT2003D-32N芯片專為小家電音頻應用而設計的工業級芯片廣泛應用于電飯煲、電磁爐、微波爐、冰箱等家電產品上。同時也是深圳唯創知音電子有限公司研發的高性價比的一款高品質MP3語音編解碼芯片，內含一個功能強大的高性能的32位DSP（數字信號處理器）核心，支持靈活的音頻均衡器調整，16位立體聲DAC和16位單頻ADC的音頻編解碼器，帶FLash/SD卡播放，支持U盤功能，支持LED顯示驅動，同時也支持AD按鍵（最大12個按鍵），支持NTC溫度檢測功能；支持OTA遠程更新下載語音，通過我司配套工具和上位機軟件，可實現快速打樣，縮短產品開發周期。

WT2003D-32N標準MP3方案------帶FLash/SD卡播放，支持U盤功能

WT2003D-32N芯片作為一款高性價比芯片根據客戶需求音質可以支持10多種高壓縮高品質的MP3解碼播放，作為業內領先的音頻芯片，WT2003D具有高信噪比的ADC以及DAC外設，分辨率高達16bit。同時具備標準的UART，按鍵控制播放等功能，可外掛U盤、TF卡、SPI Flash等存儲器來存儲音頻文件，SPI FLash支持文件管理，可實現文件索引播放、文件名播放等功能。支持標準的MP3，WAV音頻文件播放，也可解碼播放APE、FLAC等音頻文件（需定制）。詳情可參考該方案說明書。

產品特性

CPU特性

1、主頻120MHz

時鐘和晶振

1、外置26MHz晶振。

2、3個32bit 通用定時器。

3、1個主系統看門狗。

高級外設接口

1）GPIO內置上拉和下拉電阻器，可映射為功能IO。

2）GPIO支持喚醒中斷。

3）1個全雙工UART。

4）1個SPI。

5）1個IR控制器。

6）1個SD卡主機控制器。

7）1個全速USB2.0 HOST/DEVICE 控制器。

8）內置PMU電源管理單元。

9）1個看門狗

10）3個32位定時器

11）三種多功能32位定時器，支持捕捉和PWM模式

12）建立在16通道10位SARADC;

13）PMU---LDO

音頻特性

1）帶有16 bit DAC和16 bit ADC的音頻編解碼器。

2）支持音頻均衡器調整。

3）支持采樣率8，11.025，12，16，22.05,32，44.1和48KHz。

4）96dB SNR的高性能音頻DAC以及90dB SNR ADC。

支持LED顯示

WT2003D-32N支持通過串口控制4位LED數碼管（發光二極管顯示器（4位））的驅動控制。

支持AD按鍵

WT2003D-32N支持最多12個AD按鍵，通過串口控制發送給MCU。

支持NTC溫度檢測功能

可外接NTC溫度電阻檢測溫度，通過串口發送給MCU，同時可以控制溫度調節。

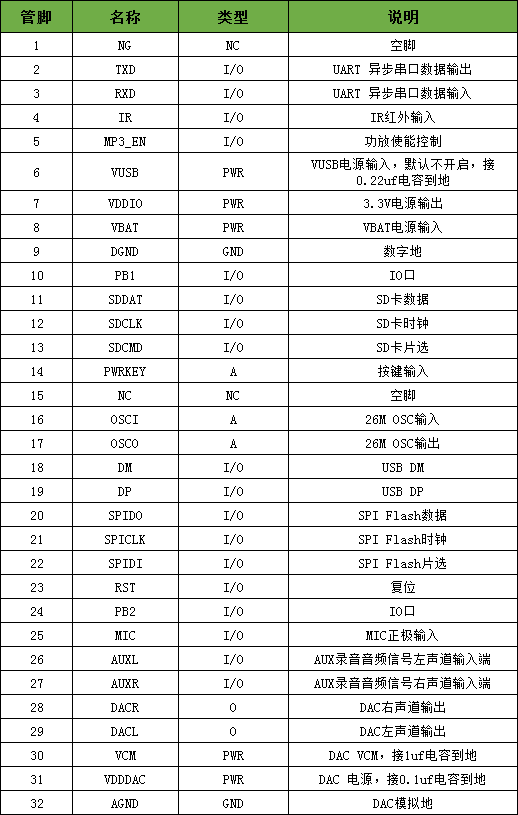

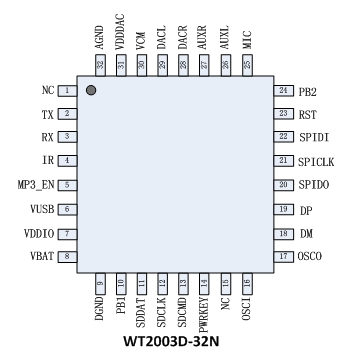

管腳介紹

應用范圍
