WT8509是一款高效率,超低EMI,AB類D類模式可切換的8.0W單聲道音頻放大器。在電源電壓為7.4V的情況下,WT8509可以為4Ω的負載輸出6.8W的功率。WT8509在D類模式下，無需濾波器的PWM調制結構減少了外部元件、PCB面積和系統成本，而且也簡化了設計。2.5~8.8V寬電壓工作范圍,D類模式高達90%的效率，快速的啟動時間和纖小的封裝尺寸使得 WT8509成為雙節鋰電池在串聯的電源供電情況下最適用的音頻功放，

WT8509的全差分架構和極高的PSRR有效地提高了WT8509對RF噪聲的抑制能力，并且省去了傳統音頻功放的BYPASS電容。 WT8509內置了過流保護短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。WT8509提供了纖小的ESOP8L封裝類型供客戶選擇,其額定的工作溫度范圍為85°C。

特點：

1、工作電壓范圍2.5-9.2V

2、優異的”噗呲-咔嗒'(pop- noise)張音抑制能力

3、無需濾波的class-D結構

4、D類模式高達90%的效率

5、高的電源抑制比(PSRR):在217Hz下為-80dB

6、快速的啟動時間(200ms)

7、低靜態電流(3mA)

8、低關斷電流(<0.1uA)

9、過流保護,短路保護和過熱保護

10、符合Rohs標準的無鉛封裝

功放芯片選型表：

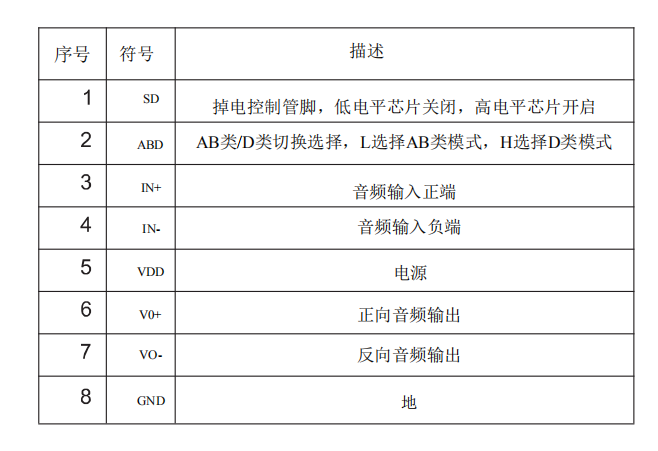

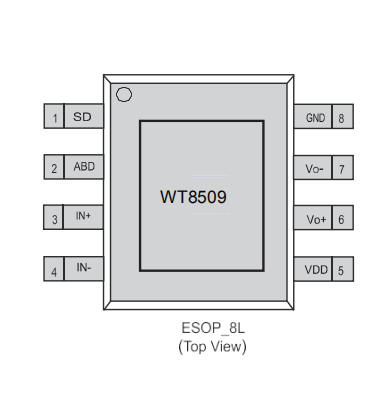

管腳介紹：

應用場景:

01）電子智能指紋鎖產品；

02）測溫產品（額溫槍、體溫計、測溫一體機等）；

03）小家電（電飯煲、電磁爐、微波爐、電水壺等）；

04）汽車電子（倒車?yán)走_(dá)、行車記錄儀、ETC等）；

05）益智類玩具（搖搖車、籃球機、娃娃機、CS戰槍等）；

06）按摩儀器（眼部按摩儀、頸部按摩儀、筋膜槍等）；

07）煙霧報警器、甲醛檢測儀、一氧化碳報警器、燃?xì)鈭?bào)警器等；

08）血壓計、血糖儀、電子秤、激光治療儀等；

09）智能水杯、電子藥盒、電動牙刷等；

10）掃地機、拖地機、掃拖一體機等；

11）共享充電寶、洗衣盒、吸收盒、充電樁等；

12）寵物用品（寵物喂食器、貓砂盤、自動喂食器、寵物項圈等）；

13）樓宇對講、可視門鈴、防盜報警器、考勤機等；

14）運動健身器材（跑步機、平衡車、電摩電動車）；

15）嬰兒監護儀、嬰兒監控器、嬰兒搖籃、嬰兒監控?cái)z像頭等。
